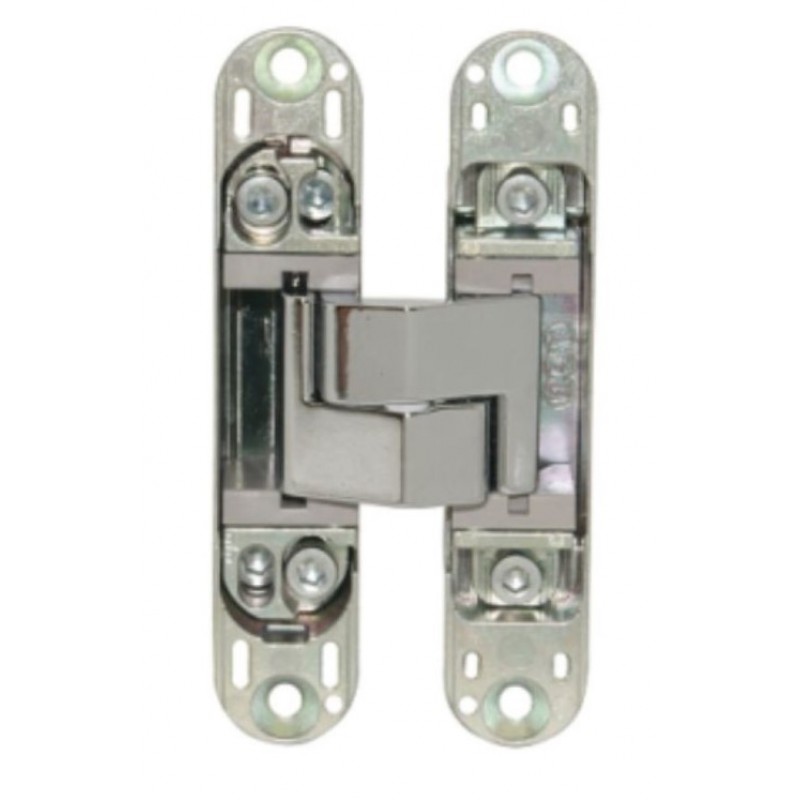

Cerniera a scomparsa Eclipse 3.0 Agb per porte filo muro, dimensione 114,8x22,8 mm, portata 40 Kg, regolabile su 3 assi, Zama finitura Cromo Satinato

Cerniera Eclipse 3.0 Agb E30200.02.34 per porte a filo in Legno o Alluminio con e senza battuta, reversibile e regolabile su tre assi, apertura di 180°.

Cerniera a scomparsa per porte interne.

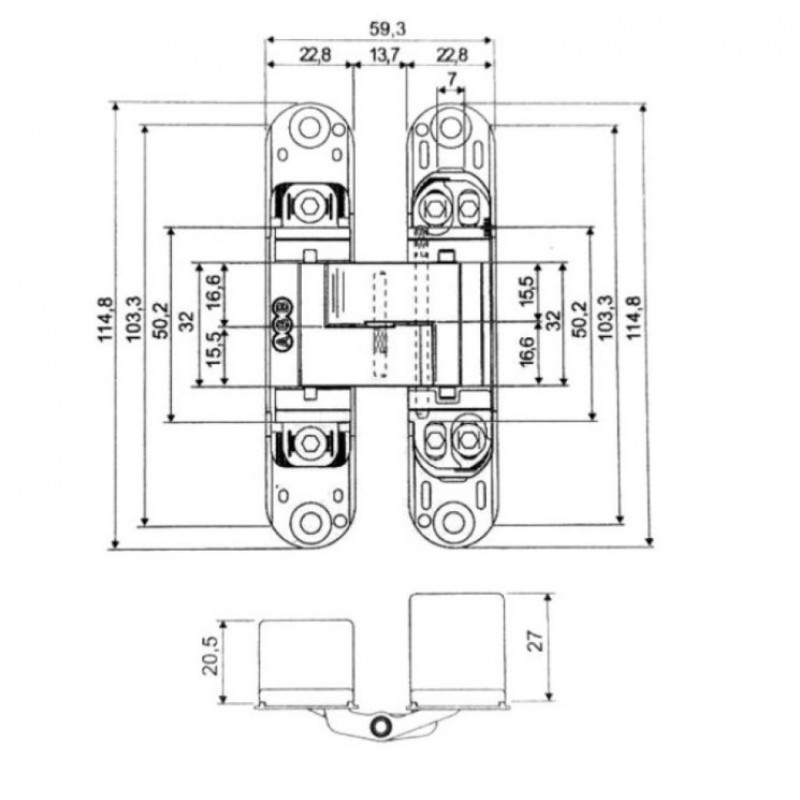

Caratteristiche Cerniera Eclipse 3.0 E302000234 Agb

• Dimensione incasso altezza parte telaio 114,8 mm

• Dimensione incasso larghezza parte telaio 22,8 m

• Profondità incasso parte telaio 20,5 mm

• Dimensione incasso altezza parte anta 114,8 mm

• Dimensione incasso larghezza parte anta 22,8 m

• Profondità incasso parte anta 27 mm

• Materiale zama

Consigli utili per la registrazione della cerniera

Si posso fare 3 regolazioni importanti sulla cerniera Eclipse, quella Orizzontale, nella posizione Verticale e la Profondità. Per queste operazioni, bisogna munirsi di una chiave esagonale da 3 mm.

Per quanto riguarda la regolazione in Verticale +- 2 mm, bisogna allentare le viti ed aiutarsi con un cacciavite a taglio, ad operazione terminata, fissare le viti.

La regolazione in pressione +- 1 mm, si allentano le viti e spostare il corpo cerniera, ad operazione conclusa fissare le viti, mentre per quella Orizzontale +- 1,5 mm, agire direttamente sulle viti.
